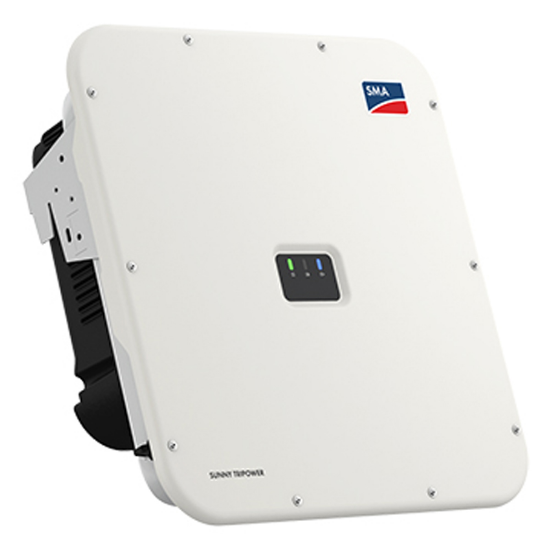

Інвертор SMA Sunny Tripower X 15 (15 кВт)
Новий Sunny Tripower X – це інноваційне системне рішення для комерційних та великих домашніх фотоелектричних систем.
Вбудована функція System Manager з прямим доступом до Sunny Portal на базі ennexOS контролює до п'яти інверторів SMA та одного лічильника енергії. Це забезпечує динамічне керування активною та реактивною потужністю зі зворотним зв'язком за допомогою динамічного керування потужністю SMA. Завдяки широкому діапазону вхідної напруги та високому вхідному струму він сумісний із високопродуктивними фотоелектричними модулями останнього покоління. Інноваційна конструкція корпусу забезпечує ефективне охолодження електронних компонентів і таким чином гарантує максимальний термін служби Sunny Tripower X.
Введення в експлуатацію може бути виконане швидко та легко, а також централізовано для всіх пристроїв у системі. Під час роботи користувачі отримують вигоду від інтегрованих програмних рішень: SMA ShadeFix збільшує вихід фотоелектричних систем навіть у у разі часткового затінення, а SMA ArcFix ефективно виявляє електричні дуги і може надійно знизити ризик займання.
Функція системного менеджера
• Моніторинг та управління до 5 інверторів
(макс. 135 кВА) увімкнено
• Прямий доступ до Sunny Portal на базі ennexOS.
• Динамічне керування потужністю SMA
Безпека включена
• Переривач дугового замикання SMA ArcFix
• Захист від перенапруги постійного струму (опція)
• Спрощений захист мережі та фотоелектричних систем.
Максимальна прибутковість
• Збільшення врожайності завдяки вбудованому SMA ShadeFix.
• Діагностика генератора вольт-амперної напруги
• Прямий продаж через SMA SPOT.
• SMA Smart Connected
Більше гнучкості
• 3 трекери MPP
• Високий вхідний струм для високопродуктивних фотоелектричних модулів.
• Модульна конструкція, що дозволяє розширювати можливості отримання енергії у майбутньому функції управління
Технічні дані
Вхід (постійний струм)
Макс. Потужність фотоелектричної батареї: 22500 Вт, STC
Макс. вхідна напруга: 1000 В
Діапазон напруги MPP: від 260 до 800 В.
Номінальна вхідна напруга: 580 В
мін. вхідна напруга/початкова вхідна напруга: 150 В/188 В
Макс. корисний вхідний струм на трекер MPP: 24 А
Макс. струм короткого замикання на трекер MPP: 37,5 А
Кількість незалежних трекерів/рядків MPP на трекер MPP: 3/2
Вихід (змінний струм)
Номінальна потужність (при 230 В, 50 Гц): 15000 Вт
Номінальна повна потужність/макс. повна потужність: 15 000 ВА / 15 000 ВА
Номінальна напруга змінного струму: 220/380 В; 230 В/400; 240 В/415 В
Діапазон напруги: 176-275 В / 304-477 В
Частота мережі/діапазон: 50 Гц/44–56 Гц
60 Гц/від 54 Гц до 66 Гц
Номінальна частота мережі/номінальна напруга мережі: 50 Гц/230 В
Номінальний вихідний струм/макс. вихідний струм: 21,7 А/25 А 4)
Фази живлення / підключення змінного струму: 3/3-(N)-PE
Коефіцієнт потужності при номінальній потужності/регульований коефіцієнт потужності зміщення: від 1/0 при перезбудженні до 0 при недопорушення
Гармоніки (THD): < 3 %
Ефективність
Макс. ефективність / європейська ефективність: 98,2% / 97,8%
Захисні пристрої
Точка вимкнення на стороні входу: ●
Моніторинг замикань на землю/моніторинг мережі: ● / ●
Захист від зворотної полярності постійного струму / допустимий струм короткого замикання змінного струму: ● / ●
Всеполюсний чутливий блок контролю залишкового струму: ●
Клас захисту (МЕК 62109-1)/категорія перенапруги (МЕК 62109-1): I/AC: III; Округ Колумбія: II
Діагностика дугового замикання (AFCI) / генератора напруги: ● / ● 1)
Розрядник захисту від перенапруги постійного струму (тип 2, тип 1/2): ○
Загальні дані
Розміри (Ш/В/Г): 728 мм/762 мм/266 мм
Вага: 35 кг
Діапазон робочих температур: від -25 до +60°C.
Рівень шуму, максимальний (1 м): 59 дБ(А)
Самоспоживання (вночі): < 5 Вт
Топологія/концепція охолодження: без гальванічної розв'язки/OptiCool
Ступінь захисту (IEC 60529): IP65.
Кліматична категорія (за МЕК 60721-3-4): 4К26
Класифікація корозійної активності згідно з IEC 61701: C5 3)
Макс. допустиме значення відносної вологості (без конденсації): 100%
Особливості/функції/аксесуари
Підключення постійного струму / підключення змінного струму: SUNCLIX / пружинна клема
Світлодіодний дисплей (Стан/Несправність/Зв'язок): ●
Інтерфейс: Ethernet/локальна WLAN/RS485 (клієнт): ● (2 порти) / ● / ○ 1)
Протоколи передачі даних: SMA Modbus/SunSpec Modbus/Speedwire: ● / ● 1) / ●
Багатофункціональне реле/слот для модуля розширення: ● / ● (1 порт)
Кількість цифрових входів: 6
Тип монтажу: Настінний монтаж.
SMA ShadeFix / Інтегроване управління рослиною / Q на запит 24/7: ● / ● / ●
Можливість роботи в автономному режимі: ●
Гарантія: 5 / 10 / 15 / 20 років: ● / ○ / ○ / ○
Сертифікати та схвалення (детальнішу інформацію можна отримати на запит): CE, UKCA; ЄП 50549-1/-2:2018; VDE-AR-N 4105:2018 увімк. ПАР,Е; ВДЕ-АР-Н 4110:2018; Тор Ерцойгер Тип А: 2019-12; C10/C11:2019 та V1:2020 ПН та СН; ВДЕ 0126-1-1:2013/А1:2012; ПВП 2019; ЦЄІ 0-16/0-21:2019 та V1:2020; УНЕ 217002:2020; TED/749/2020 вкл. НТС2.1;
EREC G99/1-8:2021 Тип А; ЕІФС 2018:2; ПСЕ 2018; НРЗ 097-2-1:2017; НБР 16149:2013; МЕК62109-1/-2; АС4777.2:2020; МЕК 61727; МЕК62116
Функція системного менеджера
Загальна кількість пристроїв, що підтримуються – з них: 6
Максимальна кількість підтримуваних інверторів SMA: 5
Максимальна кількість лічильників енергії, що підтримуються: 1
Максимальна номінальна потужність фотоелектричних інверторів (номінальна потужність змінного струму): 135 кВА.
Централізоване введення в експлуатацію всіх пристроїв системи: ●
Віддалена настройка пристроїв SMA за допомогою Sunny Portal на базі ennexOS: ●
Прямий продаж через SMA SPOT (Німеччина): ●
Динамічне керування потужністю SMA (наприклад, нульовий експорт / Q(U)): ○ 2)
Позначення типу: СТП 15-50
● Стандартні функції ○ Опціонально — Недоступно «STC» Стандартні умови випробувань Дані в номінальних умовах Остання редакція: 07/2023 1) в найближчим часом 2) в даний час безкоштовне програмне забезпечення 3) на мінімальній відстані 500 м від берега 4) дійсне з дати виробництво: 08/2023
SMA ShadeFix – інтелектуальна оптимізація енергоспоживання
Встановлені функції продукту та інтегровані програмні рішення забезпечать оптимізацію врожайності протягом усього терміну служби системи. Навіть у тіні. SMA ShadeFix – це запатентоване програмне забезпечення для інверторів, яке оптимізує вихід енергії практично у будь-якій ситуації. Моніторинг інвертора SMA Smart Connected забезпечує підвищену безпеку за рахунок виявлення помилок на ранній стадії та автоматичного повідомлення про них установнику.
SMA ArcFix – ефективне запобігання виникненню електричної дуги
Переривник дугового замикання (AFCI) ефективно виявляє можливі електричні дуги у фотоелектричній системі, і інвертор припиняє подачу живлення до того, як може виникнути пожежа. SMA була одним з піонерів, коли AFCI були представлені в США і постійно вдосконалювали це рішення протягом останнього десятиліття. У майбутньому ми оснащуватимемо всі наші струнні інвертори по всьому світу нашим рішенням AFCI SMA ArcFix. Таким чином, ми послідовно підвищуватимемо і без того високі стандарти безпеки фотоелектричних систем ще далі.
SMA Smart Connected – попереджувальний зв'язок у разі несправностей SMA Smart Connected дозволяє безкоштовно контролювати ваш інвертор через портал SMA Sunny. Якщо інвертор вийде з ладу, SMA заздалегідь поінформує системного оператора та інсталятора. Це економить цінний робочий час та витрати.
Завдяки SMA Smart Connected інсталятор отримує переваги швидкої діагностики за допомогою SMA. Це дозволяє установнику швидко усунути несправність та запропонувати клієнтам низку додаткових та вельми привабливих послуг.
