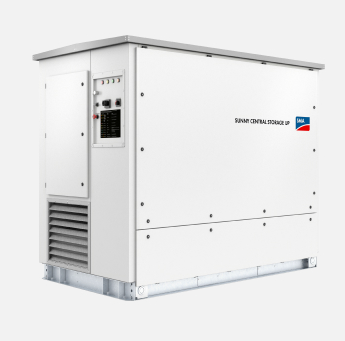

Інвертор акумуляторний SMA Sunny Central Storage 3800 UP

https://avante.ua/web/image/product.template/2281/image_1920?unique=185b9eb

Sunny Central Storage UP
Акумуляторний інвертор для великомасштабних систем зберігання даних

Завдяки вихідній потужності до 3960 кВА та системній напрузі до 1500 В постійного струму SMA Sunny Central Storage забезпечує більш ефективне та гнучке проектування систем для акумуляторних електростанцій.

Для встановлення клієнтського обладнання передбачено окреме джерело живлення та додаткове місце. Інтелектуальна система охолодження OptiCool забезпечує плавну роботу навіть за екстремальних температур навколишнього середовища.

Ефективний
• В одному стандартному транспортному контейнері можна транспортувати до чотирьох інверторів.
• Вища щільність потужності

Міцний
• Інтелектуальна система повітряного охолодження OptiCool для ефективного охолодження.
• Підходить для використання на відкритому повітрі у всіх кліматичних умовах у всьому світі.

Гнучкий
• Один пристрій для всіх програм
• Автономний пристрій або готове рішення із системою середньої напруги SMA.

Універсальний
• Вбудований зв'язок із акумулятором
• Індивідуальний моніторинг та керування інверторами.
• Функції керування мережею для підтримки динамічної мережі.
• Вбудоване джерело напруги для внутрішнього споживання та зовнішніх навантажень.

Технічні дані SCS 3800 UP

Сторона батареї (постійний струм)
Діапазон робочої напруги постійного струму постійного струму: від 962 до 1500 В
Макс. Постійний струм I DC, макс.: 4750 А
Характеристика запобіжника для підключення акумулятора - вбудована межа переддугового навантаження одиночна шина постійного струму / розділена шина постійного струму 12) 14): 10,75 мА?с / 8,0 мА?с
Одиночна шина постійного струму 36 з'єднань на полюс / розділена шина постійного струму 12/12/12 з'єднань на полюс / одиночна шина постійного струму із запобіжником 22 з'єднання на полюс 15): ● / ○ / ○
Підключення постійного струму: з клемним наконечником

Сторона мережі (AC)
Номінальна потужність змінного струму при 1200 В постійного струму та cos φ =1,0 (при 25°C): 3800 кВт
Повна потужність змінного струму при 1200 В постійного струму (при 25°C / при 40°C / при 50°C) 3) 13): 3800 кВА / 3455 кВА / 3230 кВА
Макс. Змінний струм IAC, не більше (при 25°С/при 40°С/при 50°С): 3320 А/3020 А/2820 А
Макс. загальні гармонічні спотворення: < 3% за номінальної потужності
Номінальна змінна напруга/діапазон змінної напруги 1) 8): 660 В / від 528 В до 759 В
Частота/діапазон мережі змінного струму: 50 Гц/47–53 Гц
60 Гц/від 57 Гц до 63 Гц
мін. коефіцієнт короткого замикання на клемах змінного струму 9): > 2
Cos Phi при номінальній потужності/робочому обсязі Cos Phi регулюється 8) 10): від 1/0,0 при перезбудженні до 0,0 при недозбудженні
Підключення змінного струму: із системою шин (три шини, по одній на кожен лінійний провід)

Ефективність
Макс. ефективність 2): 98,8%

Захисні пристрої
Точка відключення на стороні входу: вимикач навантаження постійного струму
Точка відключення на стороні виходу: автоматичний вимикач змінного струму
Захист від перенапруги постійного струму: обмежувач перенапруги, тип I.
Захист від перенапруги змінного струму (опція): Обмежувач перенапруги, клас I.
Захист блискавки (згідно з IEC 62305-1): Рівень блискавкозахисту III
Контроль ізоляції: ●
Ступінь захисту: електроніка/повітропровід/область підключення (IEC 60529): IP54/IP34/IP34

Загальні дані
Розміри (Ш/В/Г): 2815/2318/1588 мм
Вага: < 3700 кг
Самоспоживання (макс.4) / часткове навантаження 5) / середнє 6)): < 8100 Вт / < 1800 Вт / < 2000 Вт
Самоспоживання (режим очікування): < 370 Вт
Внутрішній (трансформатор 8,4 кВА)/зовнішнє допоміжне джерело живлення: ● / ○
Рівень шуму 7): 65,0 дБ(А)
Діапазон робочих температур (опція) 8): (-40°C) від -25°C до 60°C
Діапазон температур (режим очікування): від -40°C до 60°C.
Діапазон температур (зберігання): від -40°C до 70°C.
Макс. допустиме значення відносної вологості (з конденсацією/без конденсації): від 95% до 100% (2 місяці/рік) / від 0% до 95%
Максимальна робоча висота вище MSL 8): 1000 м / 2000 м 11): ● / ○
Витрата свіжого повітря: 6500 м³/год

Функції
Формування сітки/чорний старт готовий: ○ / ○
Зв'язок: Ethernet, провідний Modbus, провідний Modbus
Зв'язок із монітором рядка SMA (середовище передачі): Modbus TCP/Ethernet (FO MM, Cat-5)
Колір корпусу/стелі: RAL 9016/RAL 7004
Живильний трансформатор для зовнішніх навантажень: ○ (2,5 кВА)
Відповідають стандартам та директивам: CE, IEC/EN 62109-1/-2, AR-N 4110/4120, Arrêté du 23.04.08.
Стандарти ЕМС: IEC 61000-6-2, EN 55011, CISPR11, FCC, частина 15, клас A.
Відповідають стандартам якості та директивам: VDI/VDE 2862 стор. 2, DIN EN ISO 9001.

Позначення типу SCS 3800 UP

● Стандартні функції ○ Додатково — Недоступно.
1) Нижче за номінальну напругу змінного струму потужність змінного струму зменшується в тій же пропорції.
2) ККД виміряний без внутрішнього джерела живлення.
3) Повна потужність змінного струму при більш високих напругах постійного струму на запит.
4) Власне споживання при номінальній експлуатації
5) Самоспоживання за < 75% Pn при 25°C
6) Самоспоживання в середньому становить від 5 до 100% Pn при 25°C.
7) Рівень звукового тиску з відривом 10 м.
8) Значення дійсні лише інверторів. Допустимі значення для рішень SMA MV від SMA можна знайти у відповідних технічних паспортах.
9) Коефіцієнт короткого замикання <2 вимагає спеціального дозволу SMA.
10) Макс. Значення потужності (S/P/Q) можуть бути запитані залежно від проекту.
11) Більш раннє зниження номінальних характеристик залежно від температури та зниження постійної напруги холостого ходу.
12) Вимкнення акумулятора при короткому замиканні повинно виконуватися на боці акумулятора за допомогою надшвидкої батареї.
шнурові або групові запобіжники тип запобіжника aR/aBat та постійна часу постійного струму Tau (L/R) <= 1 мс
13) Залежно від співвідношення реактивної потужності (cos φ) може статися розширене зниження потужності.
14) Будь ласка, перевірте посібник для отримання додаткової інформації.
15) Вхід постійного струму із запобіжником, оснащений додатковими запобіжниками на 750 А, 900 А чи 1250 А.
