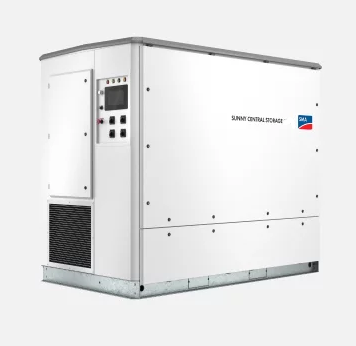

Інвертор акумуляторний SMA Sunny Central Storage 2475
Sunny Central Storage
Системи зберігання, підключені до мережі, дозволяють інтегрувати великі обсяги переривчастої відновлюваної енергії в енергосистему, забезпечуючи максимальну стабільність мережі. Sunny Central Storage є центральним компонентом системного рішення SMA для інтеграції великомасштабних систем зберігання. Він призначений для компенсації коливань вироблення сонячної енергії та пропонує комплексні послуги з управління мережею, наприклад, автоматичне регулювання частоти. Акумуляторний інвертор оптимізований для безперервної роботи при номінальному навантаженні та температурі від -25°C до +50°C. Завдяки широкому діапазону напруги постійного струму він сумісний із різними типами акумуляторних технологій. Sunny Central Storage призначений для роботи з SMA Power Plant Manager, а також доступний як готове рішення для систем середньої напруги SMA.
Ефективний
• Висока щільність потужності
• Макс. ККД 98,6%
• Зниження транспортних витрат (до 4 інверторів у стандартної комплектації).
транспортний контейнер)
Міцний
• Перевірена технологія OptiCool™ для інтелектуального та ефективного охолодження.
• Може бути встановлений по всьому світу на відкритому повітрі за будь-яких умов навколишнього середовища.
Гнучкий
• Відповідає всім відповідним вимогам до мереж у всьому світі.
• Чотириквадрантний режим роботи для повної підтримки реактивної потужності.
• Автономний пристрій або готове рішення із блоком середньої напруги
Універсальний
• Вбудований зв'язок із акумулятором
• Індивідуальний моніторинг та керування інверторами.
• Функції керування мережею для підтримки динамічної мережі.
• Вбудоване джерело напруги для внутрішнього споживання та зовнішніх навантажень.
Технічні дані SCS 2475
Сторона батареї (постійний струм)
Діапазон напруги постійного струму для макс. Живлення змінного струму (25°C/50°C) 1): від 634 В до 1000 В/1000 В
Мінімальна/Максимальна напруга постійного струму 2): 614 В/1100 В
Макс. Постійний струм (при 25°C/при 50°C): 4110 А/3735 А
Характеристика запобіжника для підключення акумулятора – обмеження часу горіння запобіжника / обмеження енергії 3) 15): <1 мс / 40 кал/см²
Кількість кабелів постійного струму на полярність: 26
Сторона мережі (AC)
Макс. Потужність змінного струму при 1000 В постійного струму (при 25°C/при 40°C/при 50°C) 12): 2475 кВА/2340 кВА/2250 кВА
Макс. Живлення змінного струму при 1100 В постійного струму (при 25°C/при 40°C/при 50°C) 12):
Макс. Змінний струм (25°C/40°C/50°C): 3292 А/3113 А/2993 А
Номінальна напруга змінного струму / діапазон напруги змінного струму 16): 434 В / від 347 до 520 В
Частота/діапазон мережі змінного струму: 50 Гц/47–53 Гц
60 Гц/від 57 Гц до 63 Гц
Cos Phi при номінальній потужності/робочому обсязі Cos Phi регулюється 10) 14): від 1/0,0 при перезбудженні до 0,0 при недозбудженні
Макс. загальні гармонічні спотворення: < 3% за номінальної потужності
мін. коефіцієнт короткого замикання на клемах змінного струму: 2
Ефективність
Макс. ефективність 4)/європейська ефективність 4): 98,6% / 98,4%
Захисні пристрої
Точка відключення на стороні входу: вимикач навантаження постійного струму
Точка вимкнення на стороні виходу: автоматичний вимикач змінного струму
Захист від перенапруги постійного струму: обмежувач перенапруги, тип I.
Захист від перенапруги змінного струму: ○ Розрядник захисту від перенапруги, клас I.
Захист блискавки (згідно з IEC 62305-1): Рівень блискавкозахисту III
Контроль замикання на землю/дистанційний контроль замикання на землю: ○ / ○
Контроль ізоляції: ●
Ступінь захисту: електроніка/повітропровід/область підключення (IEC 60529): IP65/IP34/IP34
Загальні дані
Розміри (Ш/В/Г): 2780 мм/2318 мм/1588 мм
Вага: < 3400 кг
Самоспоживання (макс.5) / часткове навантаження 6) / середнє 7)): < 8100 Вт / < 1800 Вт / < 2000 Вт
Самоспоживання (режим очікування): < 300 Вт
Допоміжне джерело живлення: вбудований трансформатор 8,4 кВА / зовнішній: ● / ○
Діапазон робітників температур: від -25°C до 60°C.
Рівень шуму8): < 64,7 дБ(А)
Діапазон температур (режим очікування): від -40°C до 60°C.
Діапазон температур (зберігання): від -40°C до 70°C.
Макс. допустиме значення відносної вологості (з конденсацією/без конденсації): від 95% до 100% (2 місяці/рік) / від 0% до 95%
Максимальна робоча висота над рівнем моря9) 1000 м / 2000 м11) / 3000 м11): ● / ○ / ○
Витрата свіжого повітря: 6500 м³/год
Функції
Підключення постійного струму: клемні колодки на кожному вході (без запобіжника)
Підключення змінного струму: З системою шин (три шини, по одній на кожен лінійний провід)
Зв'язок: Ethernet, провідний Modbus, провідний Modbus
Колір корпусу/стелі: RAL 9016/RAL 7004
Дисплей: ● Індикатори / ○ Сенсорний екран ЧМІ (10,1 дюйма)
Живильний трансформатор для зовнішніх навантажень: ○ (2,5 кВА)
Відповідають стандартам та директивам: CE, IEC/EN 62109-1, IEC/EN 62109-2.
Стандарти ЕМС: IEC/EN 61000-6-4, IEC/EN 61000-6-2, EN 55022.
● Стандартні функції ○ Опціонально.
Позначення типу SCS-2475-10
1) На запит може бути запропонований інший діапазон напруги.
2) Зі зниженням потужності
3) Вимкнення акумулятора при короткому замиканні повинно бути виконане на стороні акумулятора.
4) ККД виміряний без внутрішнього джерела живлення.
5) Власне споживання при номінальній експлуатації
6) Самоспоживання за < 75% Pn при 25°C
7) Самоспоживання в середньому становить від 5 до 100% Pn при 25°C.
8) Рівень звукового тиску з відривом 10 м.
9) Значення дійсні лише інверторів. Допустимі значення для рішень SMA MV від
SMA можна знайти у відповідних технічних описах.
10) Залежно від напруги постійного струму
11) Більш раннє зниження номінальних характеристик залежно від температури
12) Виміряно при cos від 0,8 при недозбудженні до 0,8 при перезбудженні.
13) Додаткове зниження повної потужності може застосовуватися при поєднанні наступних умов: > 45°C, > 1080 В постійного струму, коефіцієнт потужності < 0,9 при недозбудженні та > 900 м-код над рівнем моря.
14) Максимальна реактивна потужність обмежена 60% максимальної повної потужності.
15) Обмеження енергії, що скидається у разі помилки.
16) Нижче за номінальну напругу змінного струму потужність змінного струму зменшується в тій же пропорції.
