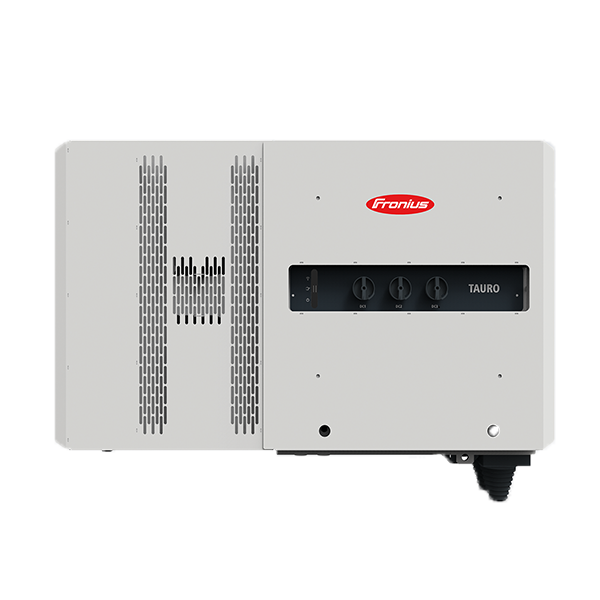

Інвертор мережевий Fronius Tauro Eco 100-3-P (100 кВт, 3 фази, 1 MPPT, 3 входи)

Трифазний двигун Fronius Tauro у класах потужності від 50 до 100 кВт обіцяє максимальну продуктивність навіть у найсуворіших умовах. Завдяки продуманому апаратному дизайну, він не тільки сприяє оптимізації витрат BOS, але й забезпечує безпрецедентну гнучкість при проектуванні системи. За допомогою Fronius Tauro можна реалізувати як централізовану (варіант P), так і децентралізовану систему (варіант D). Найпростіша установка та найшвидше обслуговування на ринку також гарантують максимальну безпеку.

ТЕХНІЧНІ ДАНІ

ВХІДНІ ДАНІ

Кількість трекерів MPP: 1

Макс. вхідний струм (Idc max_inverter): 175 А

Діапазон вхідної напруги постійного струму (Udc хв. - Udc макс.): 580-1000 Ст.

Запускова напруга живлення (Udc start): 650 В

Діапазон напруги MPP (Umpp min - Umpp max): 580 - 930 В

Макс. Потужність фотоелектричного генератора (Pdc max): 150 кВт пік.

Макс. вхідний струм PV1 (Idc max, PV1): 100 А

Макс. вхідний струм PV2 (Idc max, PV2): 100 А

Макс. струм короткого замикання PV1 (Isc max, PV1): 125 А

Макс. струм короткого замикання PV2 (Isc max, PV2): 125 А

Макс. потужність фотоелектричної системи PV1 (Pdc max,PV1): 79 кВтпікова

Макс. потужність фотоелектричної системи PV2 (Pdc max, PV2): 79 кВтпікова

Макс. Номінальний розмір запобіжника змінного струму: 355 А

Макс. інвертор струму короткого замикання (Isc max, інвертор): 250 А

Кількість підключень постійного струму PV1: 1

Кількість підключень постійного струму PV2: 1

ВИХІДНІ ДАНІ

Номінальна потужність змінного струму (Pac,r): 100 кВт

Макс. вихідна потужність (Pac max): 100 кВА

Вихідний струм змінного струму (ном. змінного струму): 151,5 при 220 В змінного струму, 144,9 А при 230 В змінного струму.

Підключення до мережі (Uac,r): 3~ NPE 380/220, 3~ NPE 400/230 В

Діапазон напруги змінного струму (Umin – Umax): 180 – 270 В

Частота (фр): 50/60 Гц

Діапазон частот (fmin - fmax): 45-65 Гц

Загальні гармонічні спотворення: <3% @Pnom (230/400 В змінного струму, 50 Гц)

Коефіцієнт потужності (cos φac,r): 0 - 1 інд./єм.

ЗАГАЛЬНІ ДАНІ

Ширина: 1109 мм

Висота: 755 мм

Глибина: 346 мм

Вага: 103 кг

Вага вкл. упаковка: 121 кг

Ступінь захисту: IP65.

Клас захисту: 1

Категорія перенапруги (постійний/змінний струм): 2/3

Споживання у нічний час: 15 Вт.

Установка: Внутрішня та зовнішня.

Діапазон температури навколишнього середовища: -40°C - +65°C (опціональне відключення змінного струму: від - 30 до + 65°C)

Допустима вологість: 0–100 %

Макс. висота: 4000

Сертифікати та відповідність стандартам: VDE-AR-N 4105, VDE-AR-N 4110, IEC 62109-1/-2, IEC 62116, IEC 61727 R25, AS/NZS 4777, CEI 0-16, CEI 0-2 50549-1/-2, VDE 0126-1-1 8)

Топологія інвертора: Безтрансформаторна

Охолодження: технологія активного охолодження та система подвійних стінок.

Клас перешкод: B

ЕФЕКТИВНІСТЬ

Макс. ефективність (PV – мережа): 98,5 %

Європейська ефективність (ηEU): 98,2 / 97,7 / 97,3 (580 В постійного струму / 800 В постійного струму / 930 В постійного струму)

Ефективність адаптації МПП: 99,9

ЗАХИСНІ ПРИСТРОЇ

Вимірювання ізоляції постійного струму: увімкнено

Поведінка під час навантаження: Зсув робочої точки. Обмеження потужності

Роз'єднувач постійного струму: У комплекті

Інтегральний RCMU: Увімкнено

Пристрої захисту від перенапруги: Тип 1+2 вбудовані, Тип 2 опціонально.

ІНТЕРФЕЙСИ

6 цифрових входів/виходів + 6 цифрових входів: Програмований інтерфейс для приймача пульсаційного керування, керування енергоспоживанням, контролю навантаження Входи: Низький рівень напруги: хв. 0В – макс. 1,8; високий: хв. 4,5В – макс. 28,8 В/Вхідний опір: 70 кОм. Виходи: 5 Вт при 12 В для всіх шести цифрових виходів при внутрішньому живленні в разі відсутності навантаження на порт USB. 1 А при напрузі від >12,5 до 24 на кожен цифровий вихід при зовнішньому живленні від зовнішнього джерела живлення, але в цілому макс. 3А інтегрований

Аварійна зупинка (WSD): Так

Реєстратор даних та веб-сервер: увімкнено.

WLAN: Fronius Solar.web, Modus TCP Sunspec, Fronius Solar API (JSON)

2x RS485: Modbus RTU Sunspec

Ethernet LAN RJ45: 10/100 Мбіт; Макс. 100 м Fronius Solar.web, Modbus TCP Sunspec, Fronius Solar API (JSON)

ТЕХНОЛОГІЯ ПІДКЛЮЧЕННЯ ЗМІННОГО СТРУМУ

Перетин кабелю: 70–240 мм²

Матеріал провідника: Ал; Cu

Клеми підключення: кабельний наконечник або V-подібні затискачі.

Одножильний варіант (одножильний кабель) Кабельне введення: 5 x M40 (10–28 мм)

Багатожильний варіант (багатожильний кабель): Кабельне введення: 1 багатожильний роз'єм Ø 16–61,4 мм + 1 x M32 (10–25 мм)

Варіант шлейфового підключення змінного струму (одножильний кабель): Кабельне введення: 10 x M32 (10–25 мм)

ТЕХНОЛОГІЯ ПІДКЛЮЧЕННЯ ПОСТІЙНОГО СТРУМУ

Перетин кабелю: 25–95 мм²

Матеріал провідника: Ал; Cu

Клеми підключення: кабельний наконечник або V-подібні затискачі,

Кабельне введення: 6 x M40
