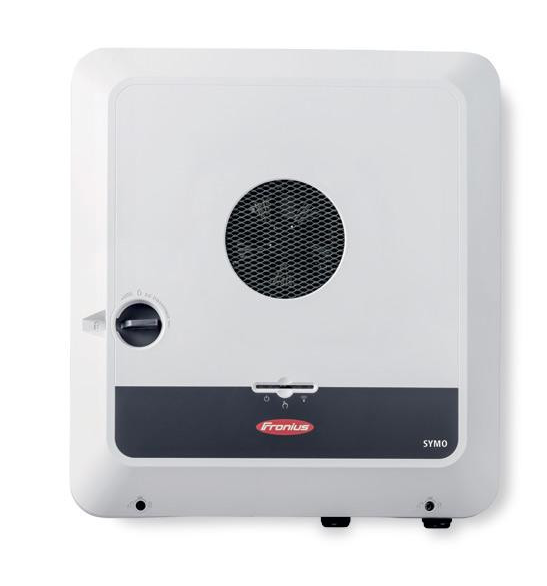

Інвертор гібридний Fronius Symo GEN24 6.0 Plus
ІНВЕРТОР FRONIUS SYMO GEN24 PLUS ДЛЯ ПРИВАТНИХ ФЕ СИСТЕМ З ФЕ-ТОЧКОЮ АБО ПОВНИМ РЕЗЕРВУВАННЯМ
Наш трифазний гібридний інвертор Fronius GEN24 Plus є ідеальним серцем для приватних фотоелектричних систем. Fronius GEN24 Plus з фотоелектричною точкою забезпечує вбудоване базове джерело резервного живлення або комплексне рішення для резервного живлення з можливістю підключення акумуляторної системи.
Гібридний інвертор Fronius GEN24 Plus забезпечує енергетичну самозабезпеченість для електрики, опалення, охолодження та електромобілів з використанням акумуляторної системи. Це означає, що Fronius GEN24 Plus з повним резервним копіюванням має рішення для резервного живлення, яке може мати навіть трифазні навантаження, такі як теплові насоси. Більше того, технологія Multi Flow дозволяє гібридному інвертору подавати в систему паралельні потоки енергії навіть у режимі резервного живлення.
Fronius Symo GEN24 Plus - це більш просунута модель гібридного інвертора, яка пропонує низку переваг у порівнянні з Fronius Symo GEN24. Основна відмінність між двома моделями полягає в тому, що Fronius Symo GEN24 Plus підтримує технологію Fronius Smart Grid Ready, яка дозволяє інвертору взаємодіяти з електромережею в режимі реального часу. Це означає, що Fronius Symo GEN24 Plus може бути використаний для оптимізації роботи електромережі, наприклад, для зниження навантаження на мережу в піковий годинник споживання.
ТЕХНІЧНІ ДАНІ
ВХІДНІ ДАНІ
Кількість трекерів MPP: 2
Макс. Вхідна потужність фотоелектричних модулів: 6220 Вт
Макс. вхідний струм (Idc макс): 25 А/12,5 А
Макс. струм короткого замикання, масив модулів*: 40,0 А/20,0 А
Діапазон вхідної напруги постійного струму (Udc min – Udc max): 80-1000 В
Запускова напруга живлення (Udc start): 80 В
Номінальна вхідна напруга (Udc,r): 610 В
Діапазон напруги МПП (Umpp min – Umpp max): 174-800 В
Корисний діапазон напруги МПП: 80-800 Ст.
Кількість підключень постійного струму: 2+1
Макс. Потужність фотоелектричного генератора (Pdc max): 9 кВт пік.
ВИХІДНІ ДАНІ
Номінальна потужність змінного струму (Pac, r): 6000 Вт
Макс. вихідна потужність (Pac max): 6000 ВА
Макс. Вихідний струм змінного струму: 16,4 А
Підключення до мережі (Uac,r): 3~NPE 400/230, 3~NPE 380/220 В
Діапазон напруги змінного струму (Umin – Umax): 154-280 В
Частота (фр): 50/60 Гц
Діапазон частот (fmin – fmax): 45-66 Гц
Загальні гармонічні спотворення: <3% @Pnom (230/400 В змінного струму, 50 Гц)
Коефіцієнт потужності (cos φac,r): 0,7-1 інд,/камп,
Резервне харчування: 1 ~ NPE 220 В/230 В
Ном. AC-Ausgangsstrom (380 В змінного струму): 9,1 А
Ном. AC-Ausgangsstrom (400 В змінного струму): 8,7 А
ЗАГАЛЬНІ ДАНІ
Довжина: 595 мм
Ширина: 529 мм
Висота: 595 мм
Глибина: 180 мм
Вага: 23,38 кг
Вага вкл. упаковка: 28,5 кг
Ступінь захисту: IP66.
Клас захисту: 1
Категорія перенапруги (постійний/змінний струм): 2/3
Споживання у нічний час: <10 Вт
Конструкція інвертора: Безтрансформаторна
Охолодження: Регульоване повітряне охолодження.
Установка: Внутрішня та зовнішня установка.
Діапазон температури навколишнього середовища: -25 - +60°C.
Допустима вологість: 0–100 %
Макс. висота: 3000м/4000м
Технологія підключення DC-PV: 3x DC+ та 3x DC- вставні пружинні клеми 2,5–10 мм²
Технологія підключення акумулятора постійного струму: 1x BATT+ та 1x BATT- вставні пружинні клеми 2,5–10 мм²
Технологія підключення змінного струму: 5-полюсні пружинні клеми змінного струму, 1,5–10 мм².
3-полюсні пружинні клеми резервного живлення 1,5–10 мм²
5 гвинтових клем PE 2,5–16 мм²
Сертифікати та відповідність стандартам: IEC 62109, IEC 62116, IEC 61727, IEC 62909, VDE 0126, VDE AR-N4105, AS/NZS 4777.2, EN 50549, CEI 0-21.
Функції резервного харчування: PV Point
Рівень шуму: 47 дБ(А)
Сумісні акумулятори: BYD Battery-Box Premium HVS/HVM та LG RESU FLEX.
Клас перешкод: B
ЕФЕКТИВНІСТЬ
Макс. ефективність (PV – мережа): 98,2 %
Європейська ефективність (ηEU): 97,7%
Ефективність адаптації МПП: 99,9%
ЗАХИСНІ ПРИСТРОЇ
Вимірювання ізоляції постійного струму: Так
Поведінка під час навантаження: Зсув робочої точки. Обмеження потужності
Роз'єднувач постійного струму: Так
Захист від зворотної полярності постійного струму: Так
ІНТЕРФЕЙСИ
WLAN/2x Ethernet LAN: Fronius Solar.web, Modbus TCP SunSpec, Fronius Solar API (JSON)
6 цифрових входів/виходів + 6 цифрових входів: інтерфейс для приймача пульсаційного керування, керування енергоспоживанням
Аварійна зупинка (WSD): Так
Реєстратор даних та веб-сервер: увімкнено.
2x RS485: Modbus RTU SunSpec (сторонній постачальник)/Fronius Smart Meter, акумулятор, Fronius Ohmpilot
ВИХІДНІ ДАНІ ТОЧКА PV
Максимальна тривала вихідна потужність: 3000 ВА
Ном. вихідний струм (Iac макс): 13 А
Підключення до мережі: 1 ~ NPE 220 В/230 В
Частота: 50 Гц/60 Гц
Макс. час перемикання PV-Point: 20 с
Частота в режимі резервного живлення: 53 Гц
ПІДКЛЮЧЕННЯ АКУМУЛЯТОРА
Кількість підключень постійного струму: 1
Макс. вхідний струм (Idc макс.): 22 А
Макс. вхідна/вихідна потужність (залежно від підключеного акумулятора): 6220 Вт
Макс. Потужність заряджання змінного струму (залежно від підключеного акумулятора): 6000 Вт
мін. Вхідна напруга постійного струму: 160 В
Макс. Вхідна напруга постійного струму: 531 В
ТЕХНОЛОГІЇ
ІНТЕГРОВАНА ПЕРЕДАЧА ДАНИХ
Ми є першим виробником інверторів, що пропонує пакет передачі даних з повністю інтегрованою реєстрацією даних, WLAN, Ethernet, керування енергоспоживанням, веб-сервером та рядом інтерфейсів. Інвертор підключається до Інтернету за допомогою мережевого кабелю або WLAN без додаткових кабелів і надає вам ідеальний огляд роботи фотоелектричної системи. Підключення до сторонніх компонентів здійснюється за допомогою таких інтерфейсів як Modbus TCP SunSpec, Modbus RTU SunSpec або Fronius Solar API (JSON). Відкриті інтерфейси можна також використовувати паралельно з Fronius Solar.web.
ДИНАМІЧНИЙ ПІК-МЕНЕДЖЕР
Dynamic Peak Manager — це новий алгоритм відстеження MPP, який динамічно адаптує свою поведінку під час пошуку оптимальної робочої точки. Його особливістю є те, що Dynamic Peak Manager автоматично перевіряє всю характеристичну криву на регулярній основі та знаходить глобальну точку максимальної потужності (GMPP) навіть у півтіні.
БАГАТОПОТІЧНА ТЕХНОЛОГІЯ
Використовуючи технологію Multi Flow, можливі паралельні потоки енергії постійного та змінного струму. З одного боку, це дозволяє одночасно використовувати енергію модулів та батареї для побутового використання. Однак можлива також одночасна подача енергії від модулів до акумулятора та внутрішньобудинкової мережі. Більше того, акумулятор можна заряджати не тільки з боку постійного струму, але й змінного струму (наприклад, від існуючих фотоелектричних систем або інших джерел енергії, таких як вітряна турбіна). Це означає, що інвертор також придатний для модернізації з підключенням змінного струму. Інвертор управляє цими потоками енергії таким чином, що досягається максимально можливий ступінь самодостатності.
СУПЕРФЛЕКС ДИЗАЙН
Fronius SuperFlex Design - це геніальне поєднання технічних характеристик, які роблять проектування вашої фотоелектричної системи не тільки надзвичайно простим, а й неймовірно гнучким. Ключовими факторами продуктивності конструкції SuperFlex є два трекери MPP, а також висока напруга системи та широкий діапазон вхідної напруги постійного струму. Кожен вхід постійного струму і, отже, кожен пристрій MPP відстеження здатні забезпечити повну номінальну вихідну потужність інвертора. Незалежно від того, чи доводиться інвертору справлятися з різною орієнтацією даху, затіненням одного або двох ланцюжків або використанням залишкових модулів: інвертор Fronius із вбудованим дизайном SuperFlex задовольнить будь-який можливий сценарій планування експлуатаційної фотоелектричної системи, використовуючи лише одну модель інвертора.
ПОВНЕ РЕЗЕРВНЕ КОПІЮВАННЯ
Завдяки опції повного резервного копіювання весь будинок, тобто як однофазний, так і трифазний пристрій, може бути забезпечений електроенергією у разі відключення мережі.
PV ТОЧКА
Вбудована базова резервна мережа – розетка, на яку подається живлення під час перебоїв у подачі електроенергії – гарантує, що важливі навантаження зможуть продовжити роботу у разі збою живлення.
АКТИВНЕ ОХОЛОДЖЕННЯ
Технологія активного охолодження заснована на використанні одного або декількох вентиляторів, які дозволяють уникнути перегріву, але й регулюють циркуляцію повітря всередині інвертора, тим самим підтримуючи низьку температуру силової електроніки. Це позитивно впливає термін служби пристроїв, оптимізує вихід продукції і знижує витрати. У Fronius активне охолодження входить до стандартної комплектації всіх пристроїв.
